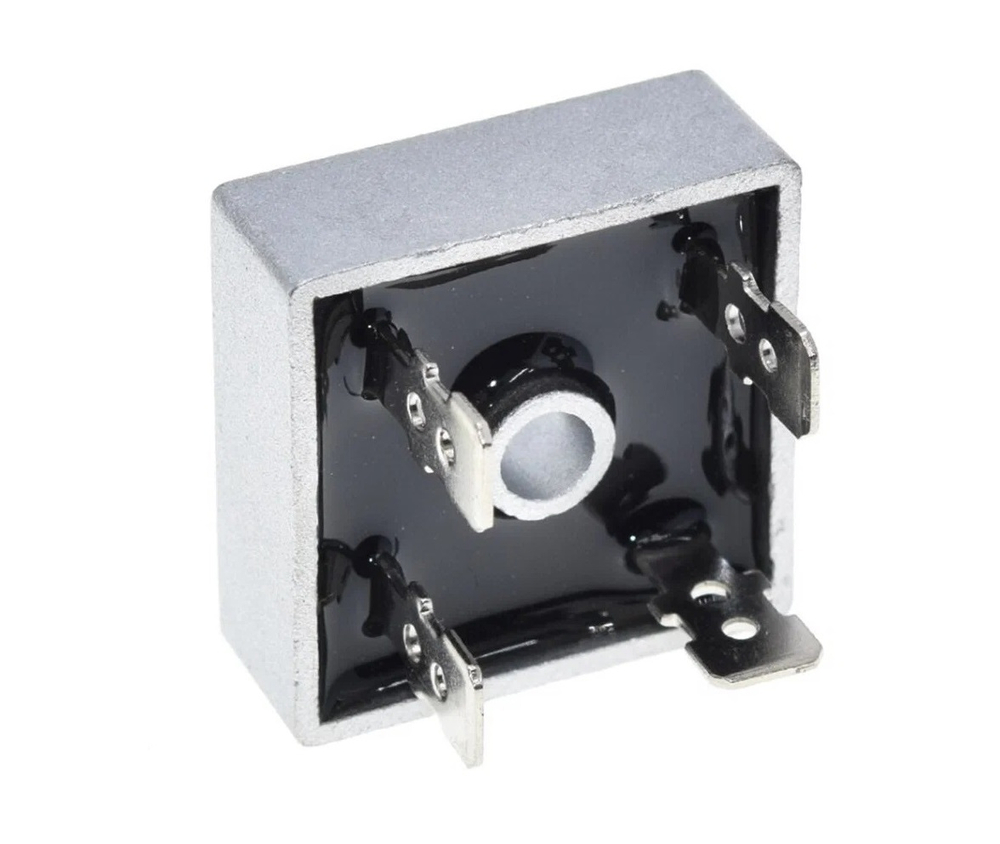

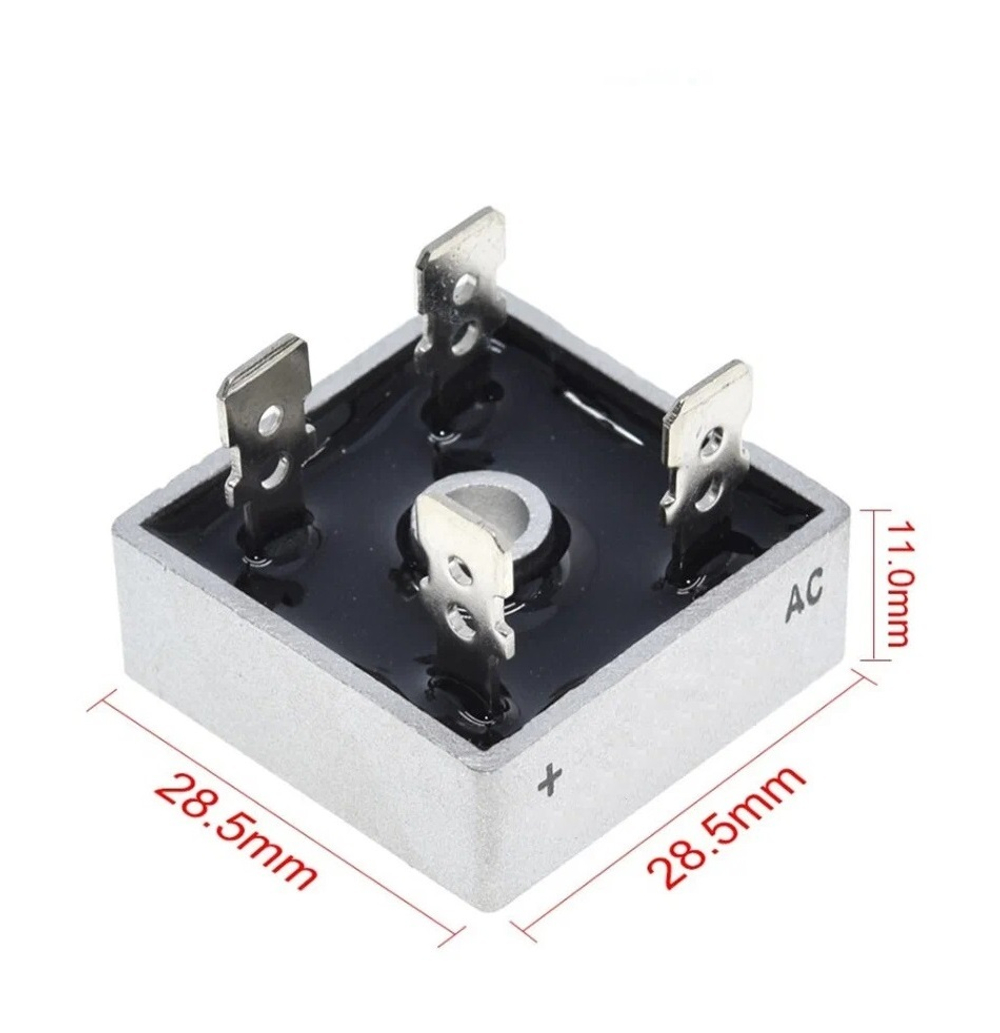

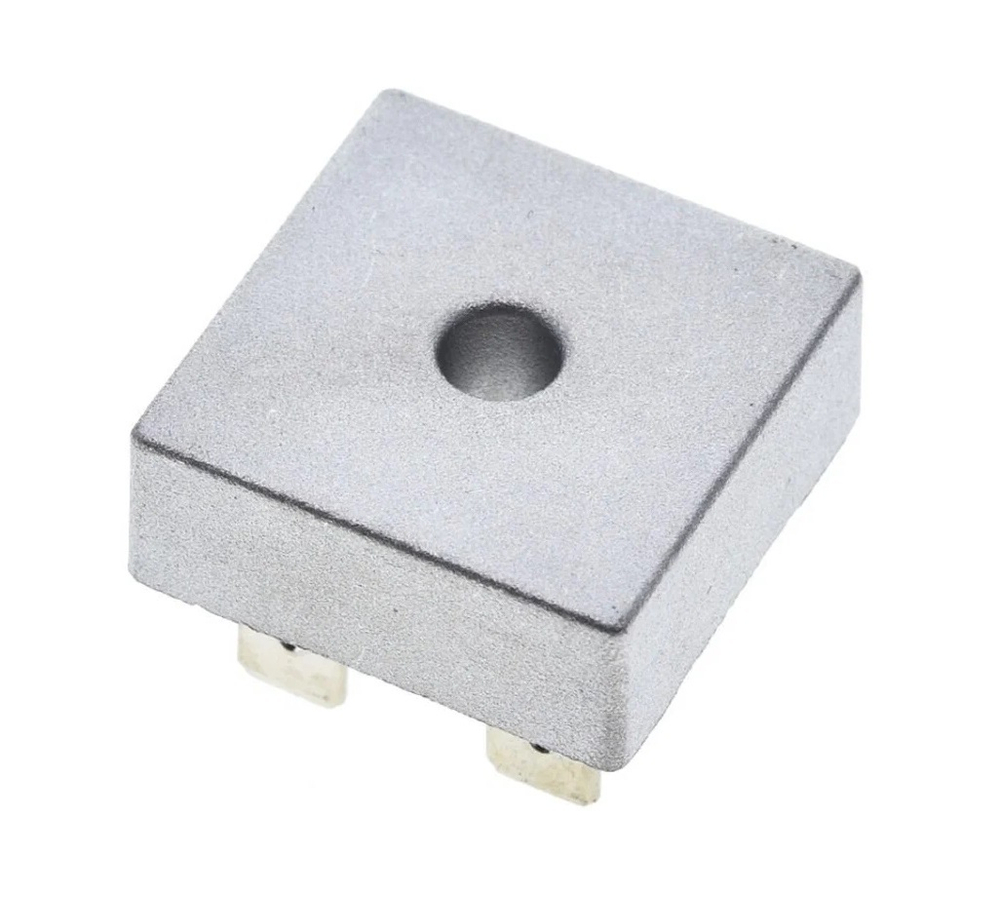

Диодный мост — однофазный двухполупериодный преобразователь переменного тока в постоянный пульсирующий. Используется в электрических цепях с нагрузкой до 50 ампер и обратным напряжением 1000 вольт. Отличается низким прямым падением напряжения и достаточно высокой перегрузочной способностью. Корпус диодного моста изготовлен из металла, где все компоненты электрически изолированы эпоксидной смолой (сплошная заливка в единую капсулу). Эпоксидная смола характеризуется как материал с высоким уровнем огнестойкости. На корпусе указывается отметки полярности выводов для подключения. Выводы выполнены в виде плоских клемм шириной 6,35 мм с отверстиями. Крепление к ним проводов — с помощью подпайки или клемм типа «мама» 6,35 мм. Подключение диодного моста KBPC5010 производится посредством обжимных клемм согласно имеющимся надписям на корпусе напротив выводов. Так, выводы с обозначением "АС" подключаются к сети переменного тока, а "+" и "-" - к цепям постоянного тока в соответствии с полярностью. При работе на больших токах диодный мост рекомендуется всегда устанавливать совместно с теплоотводом (радиатором, охладителем) для поддержания оптимального теплового режима эксплуатации. В центральной части корпуса уже предусмотрено сквозное отверстие специально для крепежа.
Совместим с окрасочными аппаратами КИТ А20, Scentury ST395, Baoba 390, Feng Ke 390
